徐曉彤1，李囡馨2，韓英2，林金嬉3，王桂紅3，華揚4（編譯）
來源：中國卒中雜志?2007 年 第3 卷 第1期
【摘要】 經顱多普勒超聲（TCD）作為一種常規檢查手段在臨床上的應用越來越廣泛，但各個醫院的檢查程序和診斷標準并不統一。因此，國際專家組織結合基礎理論研究及臨床經驗，開始規范TCD的操作方法，統一診斷標準，確定使用范圍。第一部分介紹腦血管疾病的頻譜TCD檢查。顳窗常用于觀察大腦中動脈（MCA）、大腦前動脈（ACA）、大腦后動脈（PCA）、頸內動脈C1段（ICA）及前交通動脈（AComA）、后交通動脈（PComA）的側支循環；眼窗用于觀察眼動脈（OA）和ICA虹吸部；枕窗用于觀察椎動脈（VA）和基底動脈（BA）。盡管Willis環的構成存在顯著的個體差異，但完整的診斷性TCD檢查還是應該評價雙側的腦動脈，包括：大腦中動脈M2段（深度范圍30～40 mm），M1段（深度范圍40～65 mm）[大腦中動脈M1段中點的深度位于50 mm處（范圍45～55 mm），平均長度約16 mm（范圍5～24 mm）]，大腦前動脈A1段（深度范圍60～75 mm），頸內動脈C1段（60～70 mm），大腦后動脈P1～P2段（平均深度63 mm，范圍55～75 mm），前交通動脈（70～80 mm)，后交通動脈（58～65 mm），眼動脈（40～50 mm），頸內動脈虹吸部（55～65 mm），椎動脈（40～75 mm），以及基底動脈近段（75～80 mm）、中段（80～90 mm）、遠段（90～110 mm）。經下頜下窗檢測頸段ICA遠端（40～60 mm）可以計算VMCA/VICA比值或Lindegaard指數，用于評價蛛網膜下腔出血后血管痙攣的程度。診斷性TCD檢查的目的是探查上述動脈節段的特征性頻譜，確定動脈血液流動方向，計算腦動脈血流速度和搏動指數。對于頻譜多普勒和具有M-模的超聲裝置來說，建立標準化的檢查程序，諸如選擇探頭的位置、角度和深度及血管的區分等，將有助于該項檢查的臨床應用和推廣。
【關鍵詞】 經顱多普勒超聲；腦血管疾?。徊僮髦改?/FONT>
自從經顱多普勒超聲（TCD）發明以來，這項技術在臨床的使用不斷擴展。但不同醫療機構之間的TCD檢查程序、需要檢測的血管數量、常規使用的深度范圍以及報告形式各有不同。鑒于血管檢查的重要性，有必要制定標準化的檢查程序和診斷標準。TCD專家和美國神經影像指導委員會及國際神經超聲組織的成員完善了一系列的標準和指南。本文將介紹由腦血管疾病領域的TCD專家組所推薦的操作標準。
1 完整的診斷性TCD檢查技術
TCD是一種無創傷性的檢查手段，Rune Aaslid報導了利用單通道頻譜TCD評價腦血流動力學的方法，操作過程中使用了顳窗、眼窗、枕窗及下頜下窗（圖1A、B）。完整的TCD檢查不僅要評價雙側腦血管，還要利用上述4窗分別探查前循環和后循環的血流情況。
顳窗通常是用來探查大腦中動脈（MCA）、大腦前動脈（ACA）、大腦后動脈（PCA）、頸內動脈（ICA）終末段或頸內動脈C1段的血流信號。眼窗用于眼動脈（OA）和頸內動脈虹吸部檢查。枕窗則通過枕骨大孔來觀察椎動脈（VA）遠端和基底動脈（BA）。
腦血流動力學應該被視為一個內部相互依賴的系統。盡管每段血管都有自己的特定深度范圍，但是應該意識到它們的形態學表現、血流速度以及搏動情況會因解剖變異不同，因Willis環或其它部位的血管出現疾患而受到影響發生變化。
無論是腦缺血還是存在卒中風險，以及在神經重癥監護病房或有癡呆等慢性病的患者，在施行完整的診斷性TCD時，均應檢查雙側的腦動脈，包括：大腦中動脈M2段（深度30～40 mm），M1段（40～65 mm），大腦前動脈A1段（60～75 mm），頸內動脈C1段（60～70 mm），大腦后動脈P1～P2段（55～75 mm），前交通動脈（AComA）（70～80 mm），后交通動脈（PComA）（58～65 mm），眼動脈（40～50 mm），頸內動脈虹吸部（55～65 mm），椎動脈（40～75 mm），基底動脈近段（75～80 mm）、中段（80～90 mm）、遠段（90～110 mm）。盡管沒有額外要求一定要對血管分支進行檢查，例如大腦中動脈的M2段，但指南強調只要診斷需要就應該實施完整的TCD檢查。由于頭顱大小不同及存在個體差異，上述各段血管的檢測深度彼此之間會有重疊，或者位置比敘述的更深，例如BA近端深度可能達到85 mm等。
蛛網膜下腔出血的患者，通常會使用下頜下窗測量ICA遠端入顱前（40～60 mm）的血流速度，計算VMCA/VICA比值或Lindegaard指數。但是ICA血流速度稍有降低便會影響計算結果，血管痙攣的程度也會因此而被高估。

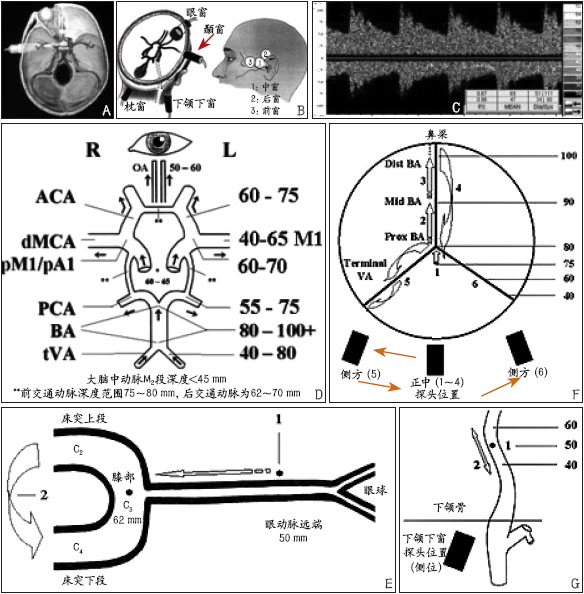

圖1 TCD檢查的聲窗、需檢測的血管及成人的檢測深度范圍 D中實箭頭表示正常血流方向；探頭旁的實箭頭在F中表示探頭移動，在B中表示聲窗的位置；血管旁的空箭頭提示深度改變后的取樣位置
為了縮短使用頻譜TCD尋找聲窗和判定各個血管節段的時間，經顳窗及枕窗檢查開始時可將功率調至最大并采用較大的取樣容積（例如，輸出功率100％，但不要超過720 mW，取樣容積10～15 mm）。盡管這種方法表面上違反了最小劑量原則（as low as reasonably achievable，ALARA），但這樣做可以縮短尋找患者，尤其是老年患者聲窗的時間，縮短整個檢查所需的時間，降低患者總體接受的超聲曝光量。超聲操作者可能更愿意開始時使用M-模（motion mode）多深度展示或5～10 mm的較小取樣容積，這有助于血管的識別，找不到聲窗時再加大取樣容積。如果在輸出功率100%時顳窗血流信號很容易采集而且信號強度高，就應減小輸出功率和取樣容積使患者的超聲曝光量降低到最小。經眼窗或囟門檢查時應使用低輸出功率(10%)。
診斷性TCD檢查通常使用3～5 s的快速屏幕掃描以顯示波形及頻譜的細節，從而提供更多的信息用于分析（圖1C）。基線放置在屏幕的中間以便顯示雙側信號。如果血流速度高，就需要增加縱坐標血流速度刻度比例尺，降低基線以避免頻譜的收縮峰翻轉至基線下方產生重疊（倒掛現象）。增益的調節應使頻譜清晰顯示的同時背景噪聲保持在最小。如果由于聲窗窄（例如顳骨較厚）導致信號衰減，則可以適當延長掃描時間，以便超聲操作者有時間調整探頭位置使多普勒頻譜信號顯示更清晰。對于信號強度弱的高速血流信號，超聲操作者可通過加大增益、選用最慢的屏幕掃描，來顯示更高的多普勒頻移。好的波形顯示應該無倒掛且背景噪聲最小，可通過調節增益完成。使用血流速度自動計算功能時需重復確定包絡線與波形相吻合，如果探查到的信號弱或認為包絡線不準確時則可以使用人工測量。
